CATIA V5-6R017 重要功能更新
CATIA V5-6R017 重要功能更新
CATIA V5-6R2017繼續進行V5產品組合的進化，其中18個增強的產品包含80個更新，提高了用戶生產力和整體可用性。
l 改進的3D Master＆Drafting 解決方案（ISO 1101：2012的語義支持）增強了全球協作創新。
l CATIA Imagine＆Shape中的新功能(manipulation laws, Drawing tubes, Drawing Mesh)提供了更好的逼真體驗。
l V5-6R2017和3DEXPERIENCE R2017x的相容性可以在整個供應鏈中通過V5和3DEXPERIENCE之間的交互式會話進行協同設計，為IP管理提供單一PLM平台。
l DassaultSystèmes致力於提供立即可使用的PLM業務流程的關鍵樣板，包括零件本體Partbody的數位化變形的新功能。
l 新增CATIA - Composites Link 2 product (CCL)和自由曲面的功能改進等等。
CATIA 整體更新 : 所有零件設計和造型曲面設計GSD應用程序
l

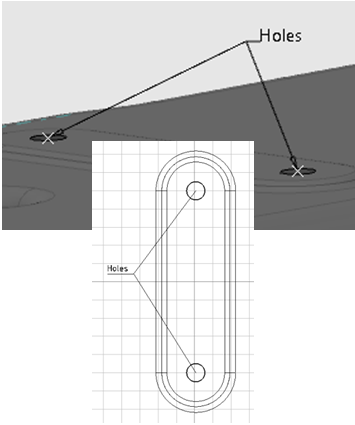

3D標記(3D Tag) ：非FTA 的3D標註整合到設計中，不受文字性質和標準控制。
l 3DExperience R2017x PDG/GSD as specs可將特徵降版本到相容CATIA V5-6R2017
CATIA 機械設計解決方案

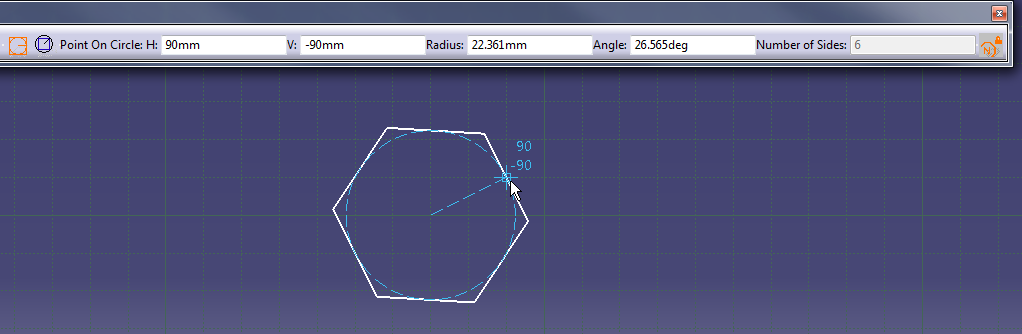

l 草圖 -多邊形polygon命令可預設鎖定邊的數目
l 軸和槽特徵(Shaft
and Groove)提供[上至元素] 的功能 Up to next, Up to last, Up
to plane, or Up to surface
l

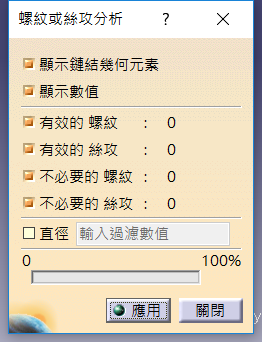

新的螺紋分析介面，增加 不需要的螺紋&攻牙，並且可以過濾出直徑大小
l 在零件設計中，使用零件特徵識別(FR1)產品，特徵清除( Defeaturing feature)現在可以選擇在GSD設計中創建的體積(volumes)

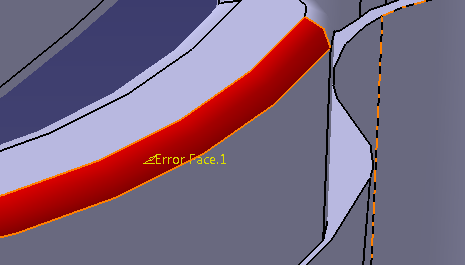

l 移除面(Remove
Face): 改進的診斷和更新錯誤分析，顯示錯誤和警告位置的標籤，可用於檢測大型模型中的小錯誤面
l

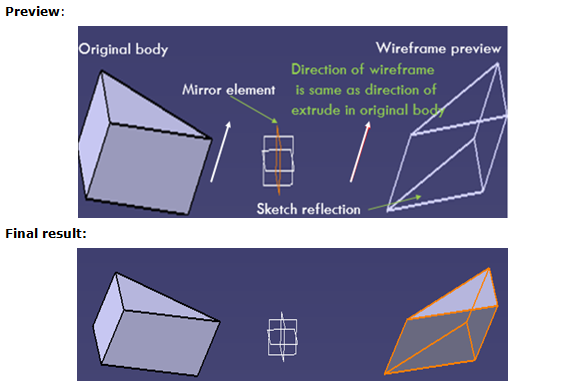

鏡像增強預覽
l 功能性建模零件:Functional imports with fillets
l 統合 凸柱和拉(boss and pull)命令合併為一，凸塊操作 à boss ，內部工具本體External Tool Body à pull
CATIA 3D Master 和 Drafting 工程圖解決方案 :
l 改進的可用性和生產力，ISO 1101：2012的語義支持，混合球號Frame尺寸的支持
l 新的用戶界面，方便快速定義幾何公差
l 3D功能公差和註釋改進了可視化，倒角尺寸方向位置和方向視圖鏈接
l 3D功能公差(3D Functional Tolerancing): 複製/貼上鏈接結果的FTA功能註釋草圖
CATIA 造型曲面解決方案
l 旋轉曲面 -提供[上至元素] 的功能( Up to next, Up to last, Up to plane, or Up to surface)
l 命令的預設值可作為標準
l 自動中間曲面-提高耐用性和使用情況
l

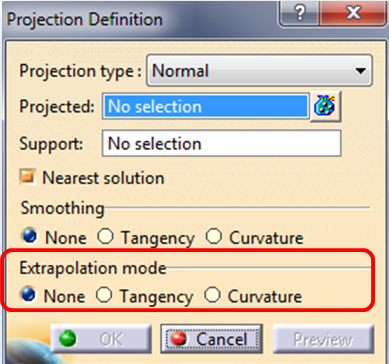

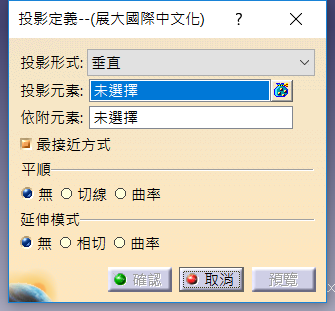

投影: 新增延伸模式
l
可行性評估(Productivity)
l
刪除連結曲面(Join)中丟失的邊
l

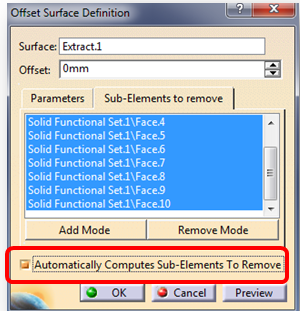

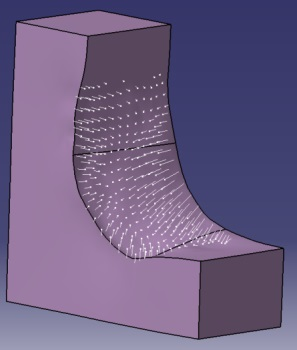

偏移:自動模式可以移除偏移量中的問題面
l

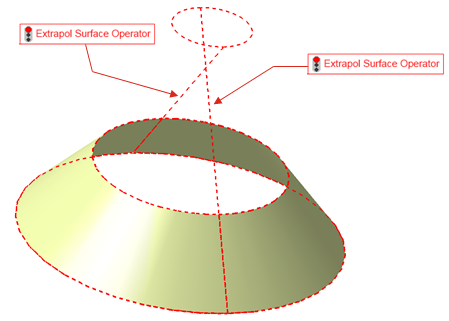

延伸: 錯誤管理

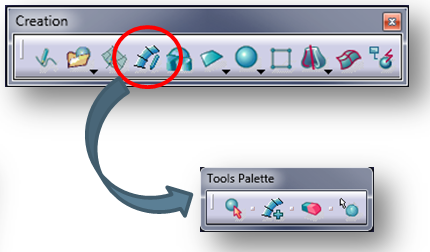

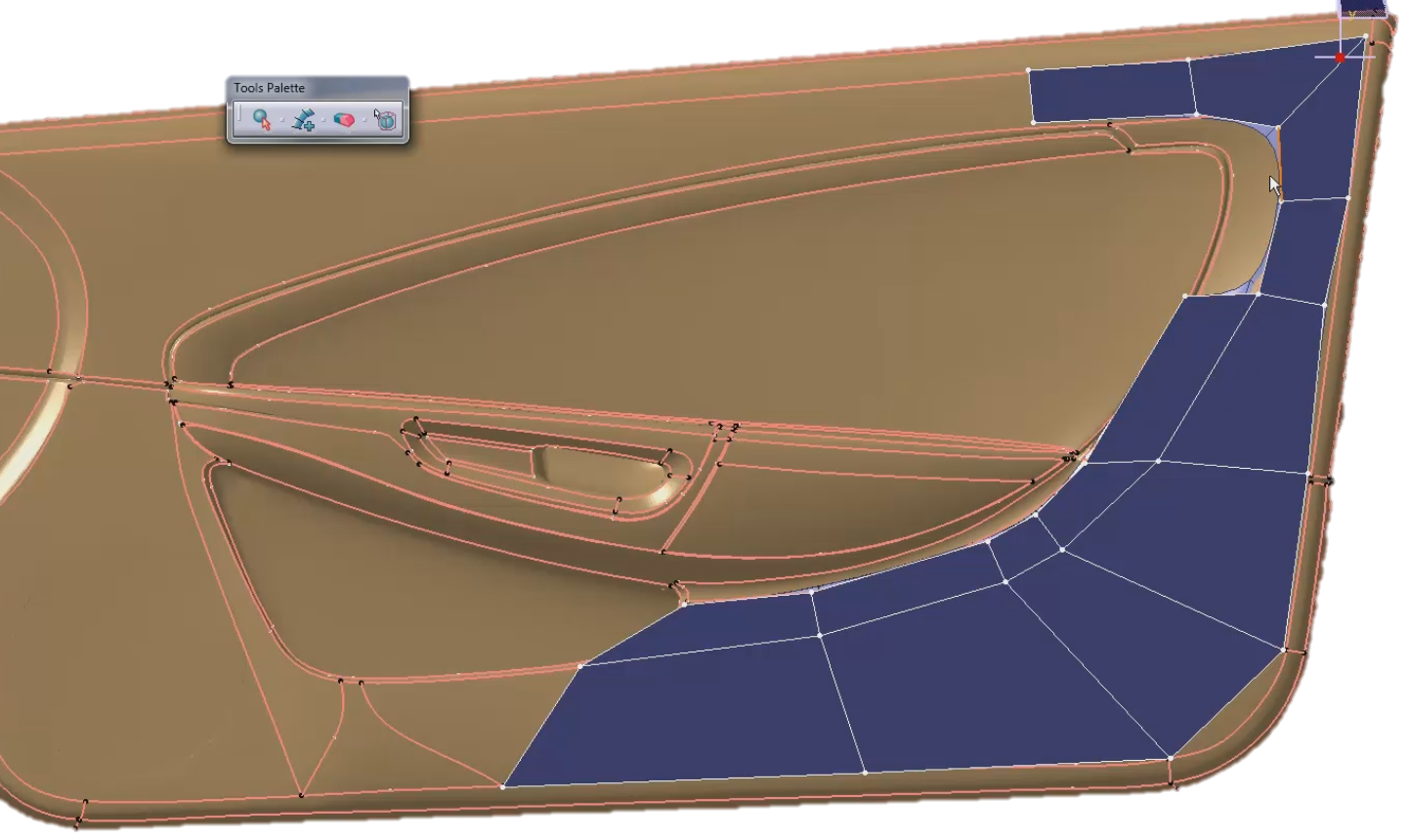

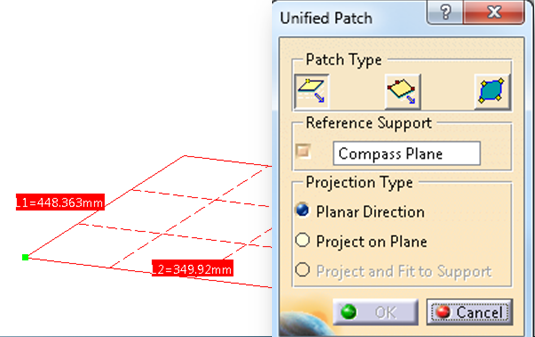

l 自由曲面統一Patch 命令

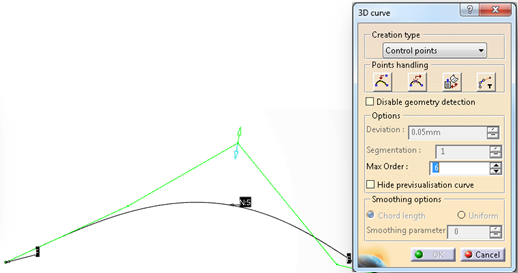

l 自由曲面: 控制點建立的3D 曲線有修改命令對話框

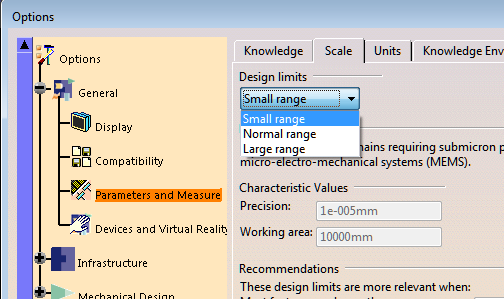

l 自由曲面:支持小比例的設計模型限制以符合項鍊手錶設計等行業
l 自由曲面造型圓角: Styling Fillet

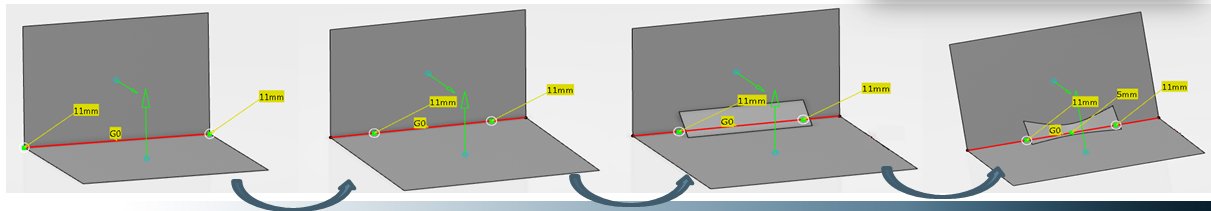

l 修改變化圓角中開始和結束點的位置
l 可看見輸入曲面之間的相交曲線。
l 端點的位置可以通過沿著相交曲線移動來直接改變。可以添加中間位置和值
l CATIA Imagine＆Shape:新功能：對稱約束現在選擇對稱區域和約束(symmetry
zones and constrain )
l CATIA Imagine＆Shape:新功能：操作法則(Manipulation Laws)，繪圖管(Drawing Tubes),，繪圖網格( Drawing Mesh),，
l 使用者介面改進
l STL:Support of 3MF format 取代STL作為3D列印的標準格式
l STL-Support of 3MF format
l RSO支持零件本體Part body作為“變形的元素”
CATIA複合材料解決方案
l 複合工程擴展功能支持複合過程：Rosette大小，傳輸幾何，導出DXF + XML
l 新產品：複合材料鏈接CATIA - Composites Link 2 product (CCL)
CATIA加工解決方案

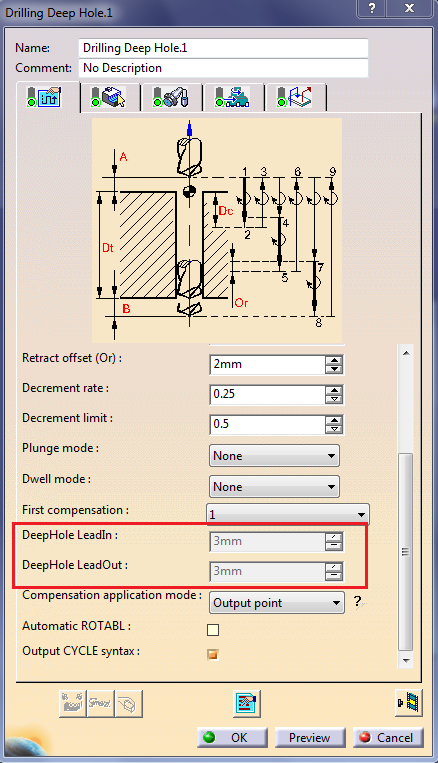

l Manufacturing process: 深孔鑽孔(Deep Hole drilling),

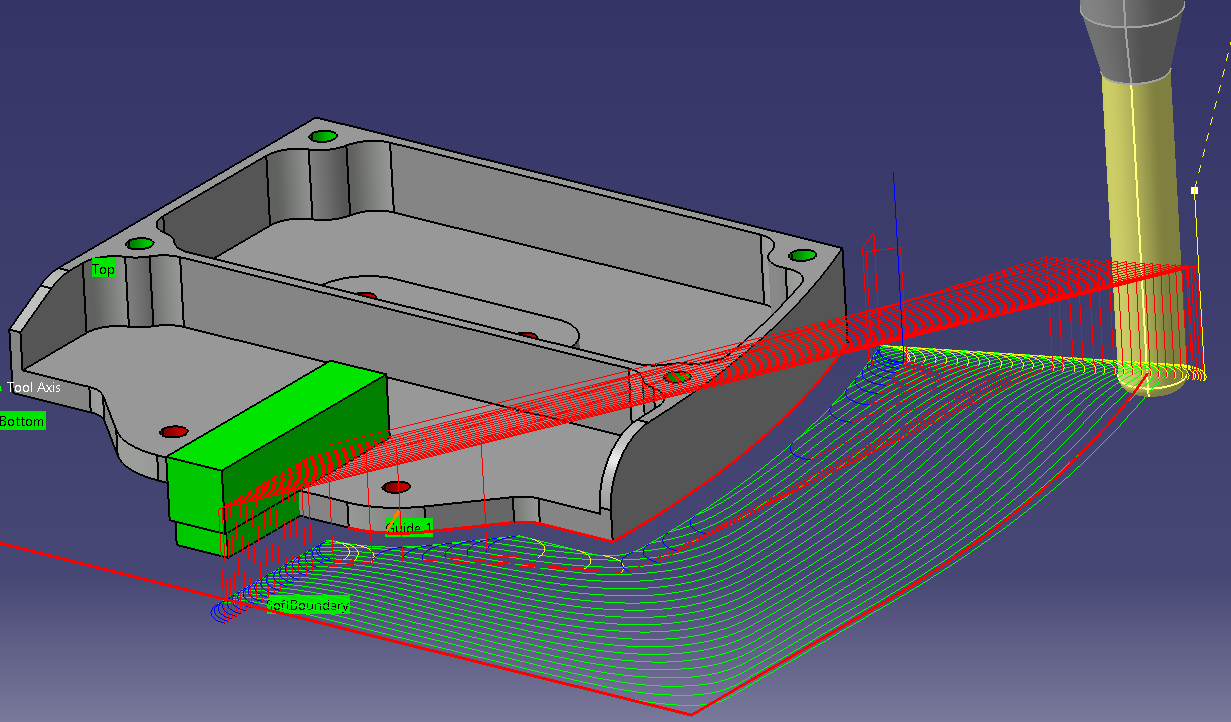

l 輪廓外形加工 (Profile contouring) : Concentric
strategy能夠選擇軟邊界（作為選項）並定義軟邊界上的偏移（加工時間縮短至40％）
