QForm 鍛造分析模擬解決方案
QForm Forging simulation solution helps you lead the trend
Hot Forging/ Cold Forging/ Rolling Forging/ Extrusion
透過專業鍛造模擬軟體協助您提高生產率 降低生產成本
熱鍛 / 溫鍛 / 冷鍛 / 環鍛 / 擠型

QForm 概述

QForm鍛造模擬軟體集成QForm2D和QForm3D模擬於一身,幫助用戶解決鍛造設計和優化、模具的設計製造等技術難題、通過模擬金屬成型過程中出現的問題、改善並優化模具設計製造。 QForm模擬軟體適合於模擬冷鍛、溫鍛、熱鍛,同時也可以模擬粉末鍛造和鐓鍛。 適應的設備有機械壓力機、鍛錘、螺旋壓力機、液壓機和多鎚頭壓機。

主要的功能

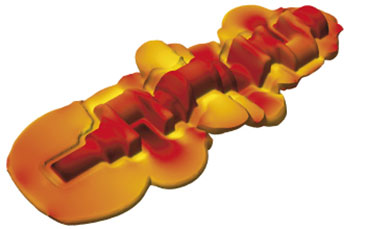

  • 非等溫全三維變形模擬
  • 空氣中工件冷卻模擬
  • 工件擺放中冷卻模擬
  • 自動連續模擬技術鏈,鏈中可有99個不同的工序
  • 模具與工件自動定位接觸
  • 鍛錘或螺旋壓力機多次打擊模擬
  • 擠壓、環形滾壓、螺旋滾壓、斜軋,微結構組織預測

帶來的效益

  • 提高鍛件精度改善模具壽命,節約材料
  • 優化預製胚技術和預製胚形狀、減少鍛壓次數
  • 避免金屬折疊等填充缺陷、優化材料流線、消除流動缺陷
  • 金相分析-分析金相組織,優化金相結構
  • 模具應力分析、模具磨損分析

模擬之金屬成型應用

  • 熱鍛(Hot Forging)
  • 冷鍛(Cold Forging)
  • 開/閉模鍛造(Open/Closed Die Forging)
  • 滾壓(Rolling)
  • 擠製(Extrusion)

QForm軟體模擬模組介紹

  • QForm V8 - 金屬成形過程模擬最先進的系統

    QForm V8為一專業的軟體,結合直觀的界面,並隨著市場與技術的進步參考超過30個國家的使用經驗,並且適於滿足金屬成形挑戰先進的演算法,發表最新版本的軟體。軟體除了協助業界於生產製程的優化縮短與開發成本的降低,有效的降低生產成本,並提供教育研究單位於學術領域相關研究與發表。

    格外強大和靈活的軟體QForm V8允許您快速,準確地模擬各種材料成型工藝。該計劃包括聯合機械和熱的問題,有限元自適應網格生成的自動化系統,粘塑性和彈塑性分析的彈粘塑性模型,殘餘應力的散熱問題,用戶自定義功能,以及許多其他的選擇的分析。

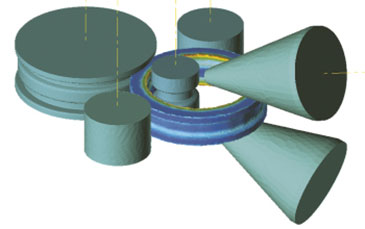

  • QForm RingRolling - 模塊用於模擬環軋和輾輪工藝

    此模塊可以直接使用西馬克(SMS)和辛北爾康普(Siempelkamp)公司環軋設備上的參數,並採用了特殊的算法來模擬環軋工藝。其他公司的環軋設備也都可以使用軟件來模擬。

    • 有專門的數據準備界面來模擬西馬克梅爾(SMS Meer)和辛北爾康普(Siempelkamp)公司環軋設備。
    • 有專門的模具運動曲線來模擬西馬克梅爾(SMS Meer)和辛北爾康普(Siempelkamp)公司環軋設備。
    • 在 QForm 環軋模塊中可以導入曲線數據,這會大大簡化用戶的模擬數據輸入工作並減少人工輸入的錯誤。
    • QuantorForm 開發的特殊的對偶網格算法用於 QForm 環軋模塊,在接觸區域採用高度自適應的一套網格精確描述相互影響區域,同時使用另外一套 ​​網格進行環軋的形狀和場的分析。

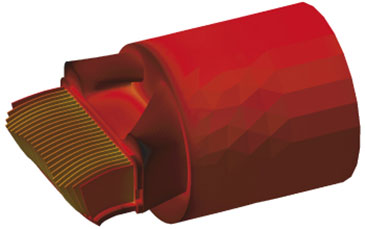

  • QForm-Extrusion 擠型

    QForm-Extrusion 模塊是由 QuantorForm 專家開發的專業型材擠壓模擬模塊,使用拉格朗日-歐拉混合法。軟件成功的應用於實心,半空心和,空心型材和一模多件。適用於鋁基,銅基,鎂基,鐵基金屬和其他金屬材料。

    QForm-Extrusion 是市場上唯一一個可以完全耦合模具變形和溫度計算的軟件,可以應用到最複雜的薄壁型材。軟件把工作帶幾何進行參數化,使用最先進的網格自適應技術。通過對工作帶幾何參數化,QForm-Extrusion 可以考慮模具變形導致工作帶的發生一定角度的偏斜,計算引起的導流角或阻礙角。模擬結果與客戶真實產品的實驗室測試都顯示,即使工作帶位置的偏斜角度很小,也會顯著影響材料的流動。

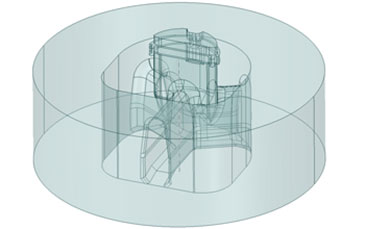

  • QForm-Extrusion Die Designer (QExDD)

    QForm-Extrusion Die Designer (QExDD)是自動3D設計系統,專門針對空心和實心鋁型材的上模,下模,和模具組合體的其它部分。通過這個系統的幫助,模具組合體的實體模型可以使用特別的參數設計工具逐步生成。設計幾何和模型基本尺寸的用戶來控制設計過程。系統可以自動設計,並加速幾倍的速度,相比傳統的建模方法。通過把日常工作的一部分變為自動化,用戶可以集中更多的精力用於重要的工作。模具設計系統提供了最高質量的實體模型,可以直接用於QForm-Extrusion模擬軟件。這也使得模擬和模具設計分析更快更高效。如果分析顯示材料流動問題,模具設計的任何改變都可以快速執行並通過模擬重複測試。

    QExDD是流行的CAD軟件SpaceClaim的嵌入式模塊,SpaceClaim本身基於高效的新奇的直接建模技術。因此,QExDD和QForm Extrusion的聯合顯著增加了模具設計的生產力和模具修改的虛擬評估的需要。
